Caméras double-obturateur

Outre les caractéristiques essentielles d'une caméra scientifique standard, les applications de vélocimétrie (PIV, PTV, STB, ombrographie, DIC rapide) nécessitent souvent d'enregistrer des paires d'images avec un intervalle de temps réduit entre les expositions. Il s'agit là d'une fonctionnalité supplémentaire des caméras à double image, qui permet un fonctionnement « frame-straddling ». Pour chacune de vos applications spécifiques, LaVision propose différents types de caméras pour PIV.

La gamme de caméras Imager de LaVision propose le plus large choix de caméras PIV (ou, plus généralement, de « caméras de vélocimétrie ») du marché, équipées de capteurs soigneusement sélectionnés.
Que votre priorité soit la résolution spatiale, la fréquence d'images, la sensibilité, le temps entre deux images ou le prix, vous trouverez toujours la solution la mieux adaptée à votre application dans notre gamme de caméras rapides à la pointe de la technologie.

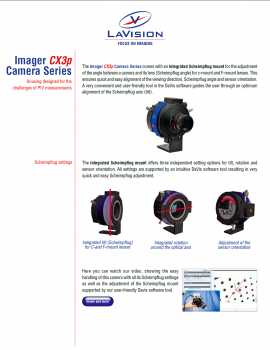

La série de caméras Imager CX3p de LaVision, unique en son genre, est équipée d'un Scheimpflug intégrée permettant d'ajuster l'angle entre la caméra et l'objectif (angle de Scheimpflug) pour les objectifs à monture C et F. Cela permet d'aligner rapidement et facilement la direction de visée, l'angle de Scheimpflug et l'orientation du capteur. La monture Scheimpflug intégrée offre trois possibilités de réglage indépendantes pour l'inclinaison, la rotation et l'orientation du capteur. Tous les réglages sont pris en charge par une interface assistée dans le logiciel DaVis, ce qui permet un réglage très rapide et facile de la monture.

La famille des caméras Imager CX1.1 est une série de caméras numériques à haute résolution très sensibles, équipées de la nouvelle génération de capteur CMOS avec éclairage arrière, une excellente qualité d’image et un bruit de lecture minime. La caméra propose une sortie numérique en 8 ou 12 bits et comprend une interface moderne CoaxPress-12 pour des distances jusqu’à 20m. Les modèles sont proposés de 5 MP à 16 MP avec des cadence entre 17 et 100 Hz. Le temps interframe inférieur à la microseconde permet d’utiliser la double obturation pour des applications PIV même avec des vitesses élevées.

Tout comme la famille de caméras CX1, la série de caméras Imager CX3 combine une haute résolution de capteur avec une excellente qualité d'image. Avec la toute dernière technologie de capteurs et l'interface moderne CoaxPress-12, il est possible d'atteindre des cadences d'images maximales entre 100 et 240 Hz, selon le modèle de caméra. Des temps d'inter-image courts, de l'ordre de la microseconde, pour la corrélation d’image, sont toujours possibles, ce qui rend les caméras utilisables également pour les mesures de PIV à grande vitesse. Des modèles de 5 MP à 25 MP sont disponibles pour permettre des mesures à haute résolution.

La caméra Imager sCMOS intègre une nouvelle génération de capteur scientifique CMOS (sCMOS) et combine les avantages des technologies des capteurs CCD dernière génération et des capteurs CMOS, ce qui se traduit par une qualité d’image et des performances inégalées. La caméra Imager sCMOS avec sa résolution élevée de 5,5 millions de pixels, son bruit de fond extrêmement faible et sa cadence de 50 Hz à résolution maximale, offre des performances PIV excellentes pour l’imagerie dans les écoulements.

La caméra Imager M-lite 2M n’a pas la résolution ou la cadence la plus élevée mais elle a un excellent signal-sur-bruit et une large gamme dynamique, ce qui fait d’elle la solution optimale pour l’imagerie LIF et toutes les applications où la quantité absolue de niveau de signal est utilisée pour des mesures précises, et ce grâce à de grands pixels et un capteur qui s’adapte parfaitement à nos intensificateurs modulaires. Avec son gabarit compact et son prix raisonnable, cette solution en USB3 de 2,3MP convient dès que le nombre de pixels n’est pas le principal argument.

Les capteurs CMOS : les caméras Photron et Phantom proposent des cadences d’acquisition jusqu’à plusieurs kHz à la résolution spatiale maximale. Comme toutes les autres caméras de LaVision, les caméras haute cadence sont entièrement intégrées dans notre logiciel DaVis et sont prêtes à l’utilisation dans des applications PIV résolues en temps avec double exposition d’image et des temps inter-trame de l’ordre de la µs.
